Тестирую осциллограф EM125

Теперь пора провести и второй тест. Первым тестом будем считать условно включение. На этот раз будем принимать сигнал с ФГ (функционального генератора, моя самоделка, но далеко еще не идеал для теста осциллографа: и размах частот мал, да и стабильность хромает, но тем не менее будем использовать пока его).

В общем большой плюс тестируемого осциллографа это то что есть кнопка AUTO. Нажал и он сам постарается настроиться. И это у него получается довольно неплохо, это можно будет увидеть на видео. Но по прежнему отмечу и минусы: нет инструкции на русском, и еще нет регулятора (потенциометра) управления тригером. В остальном все отлично…

Пока что не могу показать еще один важный тест – это тест на высоких частотах свыше 1 МГц (ну это пока, надеюсь, что скоро придет новый кит набор для сборки ФГ на микросхеме 555, и будем надеяться, что там будет возможно получить нужные частоты).  Так что этот тест еще будет. Но придется еще немного подождать…

 А пока попробуем провести еще один тест: это используем понижающий трансформатор от ЛИП (лабораторный источник питания, от которого я вывел так же два провода которые подключены напрямую ко вторичной обмотке трансформатора, там 5 вольт переменного тока). Мне стало интересно какая будет у нас частота переменного тока. Так что весь процесс вы можете увидеть на втором видео. Однако интересно не 50 а 49 герц. Но ладно, это или погрешность или действительно так и есть (надеюсь, что будет у меня и генератор с цифровой шкалой, тогда и можно будет проверить достоверность показаний осциллографа).

Ну а теперь выводы: осциллограф EM 125 отличный прибор для начинающего радиолюбителя. Конечно имеет он свои плюсы и минусы (о них я уже упомянул и в тексте и в видео), но плюсов больше. Теперь это мой еще один верный помощник в моей радио лаборатории. Результатом теста остался доволен, но впереди еще один тест с более высокой частотой.

Портативный осциллограф-мультиметр EM125

Всем моим дорогим читателям большой привет, и глубокое респектование выражаю. На днях стал счастливым обладателем очень полезного прибора: осциллографа EM125. Это не просто осциллограф (который по многим параметрам превосходит мой карманный DS 201), но так же и мультиметр который может измерять напряжение, сопротивление про частоту я уже и не говорю. В общем прибор отменный, но пока что давайте посмотрим на его характеристики…

Пропускная способность (-3 дБ): 25МГц

Число каналов: один

Входное сопротивление 1 Мом

Размер экрана 128 на 64

Режим триггера: AUTO, передний фронт, спадающий фронт

Батарея: 3.7V литиевая батарея 1200mAH

Зарядное устройство: Вход: 100VAC-240VAC

Размер: 174 * 92 * 40мм

Нужно сказать, что доставили очень быстро, буквально за 18 дней. Причем все было отлично упаковано (видео по распаковке прилагается ниже). Комплектация тоже заслуживает похвалы: есть удобная сумка для хранения, есть щуп осциллографа и щуп для мультиметра (подойдет к любому мультиметру кстати). Делаю первое включение – ура заработало! На секунду на экране пробегает реклама фирмы производителя и еще секунда и прибор готов к работе.

Пока что пробую замерить частоту переменного тока. Просто один щуп подключаю к земле сетевого фильтра, другой просто кладу рядом. Нажимаю и удерживаю кнопку AUTO и через 5 секунд на экране отрисовалась синусоида, и тут же показывает частоту 49 герц. Ну что же первое включение и первый тест прибор прошел. Дальше будем конечно же его продолжать тестировать, но об этом расскажу в следующий раз.

Еще один интересный тест осциллографа DSO201

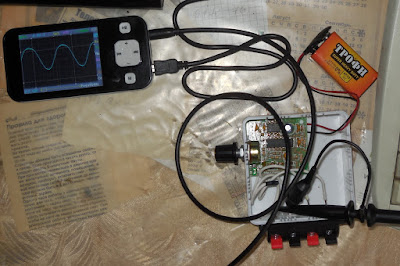

Всем моим читателям большой привет! Спасибо что заходите ко мне в гости и читаете мой блог. Стараюсь рассказывать обо всем что у меня интересного происходит. Вот и сегодня провел более тщательный тест осциллографа DSO201 (Распаковка и первые впечатления о нем можно прочитать здесь). На этот раз решил подключить его к самодельному ФГ (функциональному генератору), но при этом еще нагрузить ФГ динамиком. Так что теперь мы можем не только видеть сигнал на экране осциллографа, но даже больше еще и услышать!

Все в общем просто и даже любой школьник, который интересуется физикой сможет все это легко повторить. Тем более что спаять ФГ не составит никакого труда (как варианты еще можно сделать самодельный мультивибратор, или воспользоваться китайским КИТ набором для сборки простого ФГ). Важно, что есть простая возможность взять в руки готовую печатную плату, расположить на ней детали (только правильно конечно, иначе не заработает), и припаять их. А затем уже исследовать нашу самоделку…

Меня уже несколько раз спрашивали насколько хорош осциллограф DSO201? Кто-то его критикует заявляя, что это только «игрушка», а кто-то работает с ним и получает положительный результат. В общем все зависит от того в какие руки попадет этот прибор: если в умелые то осциллограф покажет себя во всей красе, а если в «очумелые» то осциллограф действительно окажется «игрушкой». Это как с фотоаппаратом: даже с простым можно получить отличные фотографии если действительно ты умеешь фотографировать. Ну а если не умеешь то даже самый совершенный и навороченный фотоаппарат не поможет, как говориться снимает то не фотоаппарат, а фотограф. И с осциллографом точно так же…

Ну хватит лирики, давайте уж приступим к тесту. Подсоединим щупы к ФГ, подаем питание и включаем осциллограф. Делаю нужные настройки (вот это важно) и на экране появился сигнал. Ну и динамик тоже пищит. Так что все получилось! Ну конечно же лучше об этом не только прочитать, но и увидеть. И не только на фотографиях но и на видео. Так что видеоролик как все прошло тоже прилагается как иллюстрация к моему блогу…

Выводы. Данный осциллограф DSO201 отличный прибор. Конечно же есть у него много минусов (немного сложновато настраивать кликая по кнопкам, да нет ручек которыми можно было управлять разверткой и не только, но зато это буквально осциллограф который можно положить в карман).  Можно рекомендовать начинающему радиолюбителю как первый недорогой осциллограф (потом если что то можно прикупить более серьезный). Идеально подойдет школьнику для углубленного изучения физики колебательных процессов.

Поработали в эфире, или плохое прохждение нам не помеха...

сегодня по прежнему днем прохождение оставалось так себе: ну буквально по нескольку связей на диапазоне 15, потом на 20 и наконец на 40 метровом. А так договорились заранее о скеде с UD6ACA и RV6AWL... Как и договаривались ровно в 15:00 начали работу... Провели несколько радиосвязей с разными модуляциями: PSK, RTTY, HELL. В общем несмотря на плохое прохождение связи удавались то на 599, то глубокие QSB.... Особенно плохо получилось в HELL еле еле удавалось различить текст (явно не хватало уровня сигнала)... Но тем не менее что смогли то и сделали. Зато впечатлений масса! Ну и Несколько иллюстраций к небольшому рассказу...
