понедельник, 3 февраля 2014 г.

Как-то раз жена одного коротковолновика (назовем его — Виктор) в субботу утром пошла на базар и, захлопнув дверь квартиры, вспомнила, что забыла взять с собой ключи. Данное обстоятельство её особенно не беспокоило, так как перед самым её выходом из дому муж включил своё РАДИО, а это, обычно, как минимум, на несколько часов.

Тем временем, Виктор, надев на голову (недавно обмененные на «толкучке» за трансформатор) наушники, быстро настроился на свою любимую частоту и прислушиваясь к эфиру, замер в ожидании — вот-вот должна начать работу обещанная экспедиция Педро на один из редко посещаемых колумбийских островов. Про себя отметил, что новое приобретение имеет хорошие изоляционные свойства от всех его внешних квартирных раздражителей (телевизор, кастрюльно-посудный «перезвон» и особенно — скрипящий голос часто забегавшей к его жене посплетничать соседки).
Через час-полтора его супруга, нагруженная сетками-авоськами, подошла к двери квартиры и нажала кнопку звонка. Через десяток секунд — ещё раз и ... (она не знала об отличных изоляционных свойствах новых наушников мужа). Проделав эту бесполезную манипуляцию в течении получаса решила пойти к его другу, чтобы тот по эфиру сообщил Виктору о случившемся.
Как назло соседки, у которой можно было оставить поклажу, не оказалось дома и Виктора супруге пришлось нагруженной базарными покупками сесть в троллейбус. Через минут десять она уже звонила в дверь друга своего мужа. Выслушав её идею, Сергей сказал: «Нет проблем», включил свою радиостанцию и заявил, что через пять минут Виктор будет извещен о необходимости открыть дверь квартиры. Услышав это, успокоенная супруга отправилась в обратный путь.
«Пройдясь» по диапазонам и не услышав Виктора, Сергей начал анализировать сложившуюся ситуацию. Вспомнив о недавно прочтённой статье в журнале про случающиеся эфирные аномалии, он решил, что между ними в данный момент нет «прохождения». Но надо же что-то делать. Бешено вращая ручку своего «ящика» Сергей наткнулся на речь на русском языке какого-то испанца. Услышав его имя и прикинув, что Хосе должен слышать Виктора, Сергей «брэкнул» и вкратце рассказал Хосе историю с квартирной дверью его друга.
Хосе тут-же согласился помочь и стал «искать» в эфире позывной Виктора. Не услышав его, он, также подумав о «мертвой» зоне, разработал свой план. «Проходя» по диапазону на одной из множества частот, Хосе наткнулся на «страшную свалку» — работала редчайшая станция с острова Херд(Новая Зеландия). Услышав, что её оператор (время от времени) отвечает корреспондентам на русском языке и что к нему все обращаются по имени «Игорь», Хосе начал также «пробиваться». Получив в ответ традиционную оценку сигнала и, извинившись, Хосе поведал Игорю всю историю.
В свою очередь, Игорь галантно извинился перед находящимися на частоте и на английском языке объявил, что вынужден по личным причинам на несколько минут изменить частоту. Вызвав из «памяти» своей радиостанции частоту, которую «любит» Виктор, Игорь, назвав свой позывной, спросил есть ли на частоте Виктор? Ошеломленный услышанным, Виктор начал дрожащим голосом отвечать, благодарить за «свалившуюся» для него «новую страну» и предлагать «подключить» на Игоря своих друзей. И ещё больше был ошеломлен, когда в ответ услышал: «Иди и открой дверь, твоя жена почти час назад вернулась с базара и не может войти в квартиру».

Заметьте, что на реализацию этого проекта ушло гораздо меньше времени, чем потратила супруга Виктора на бесполезное нажимание кнопки дверного звонка. И разве после этого справедливо отзываться о нашем хобби (по словам некоторых членов наших семей, друзей и знакомых) не иначе, как о «пустой трате времени»? И разве не имеет оно прикладного значения в повседневной жизни?
ДА, ДА и, ещё раз, — ДА !
QRPP WSPR
Продолжаем эксперименты QRPP WSPR. На этот раз будем тестировать антенну АТАС 25. В прошлый раз эксперимент прошел с участием антенны MFJ на диапазон 15 метров. Сегодня немного усложним задачу, и будем работать на диапазоне 20 метров. Антенна опять таки будет находиться у окна. Задача поставлена, теперь перейдем к ее решению…
Начинаем с настройки антенны АТАС 25. Тут уж без верного помощника антенного анализатора АА 330 ну никак. Вот и на этот раз пришлось немного повозиться с настройками. Вот об этом стоит немного рассказать поподробнее. Антенна (это уже убедился в очередной раз) будет настраиваться в резонанс только при условии что:
1. Противовесы разбросаны по разным сторонам.
2. Противовесы не перекручиваются в точке подключения.
3. Противовесы лежат на земле.
Далее начинаю настройку сначала с подключением одной секции. Высота конечно же маленькая, можно даже на подоконник поставить, однако высокая реактивность никак не хочет убираться. При самой тщательной настройке оказывается что R=40 Ом, Xj=-27. Понятно что это антенна не настроена. А теперь вопрос на засыпку: если реактивность высокая и ее не удается компенсировать никак при настройке, то что нужно сделать?
Правильно нужно увеличить длину излучающей части, иными словами удлинить антенну. Вот прикручиваю вторую секцию, и антенну уже приходиться оставить на полу. Но зато теперь реактивность удалось компенсировать, значит первую часть мы сделали! Теперь можно переходить ко второй части: запустить WSPR маяк.
Маяк работает на 20 метровом диапазоне, трансивер уже легендарный QRP YAESU 817ND, PWR 0,5 W (QRPP). Как говориться теперь нужно набраться терпения и ждать. Пока идут циклы приема – передачи (а забегая вперед скажу, что результат появился только после десяти минут работы) замеряю какое поле вокруг антенны… Индикатор ВЧ поля показывает, что поле есть – значит антенна работает, ну и конечно же излучает (реактивность удалось уменьшить до Xj = -10).
Эксперимент удался неплохо. Главное, что приобретается опыт эксплуатации и настройке антенны АТАС 25, и уже не терпеться испытать ее на деле уже на природе. Ну и конечно же будет интересно всем посмотреть, как все проходило на видео. Так что снял еще небольшой фильм. Всем читателям 73! И до новых встреч!

воскресенье, 2 февраля 2014 г.

SSB QRPP эксперимент…

Как говориться наше радиолюбительское хобби не знает границ и не знает, что можно ожидать впереди, и в этом большая прелесть радио. Никогда нельзя точно предсказать что ты скажем проведешь радиосвязь с интересующим тебя корреспондентом. Все зависит от прохождения, от антенн, и от самой аппаратуры и наконец от мощности…

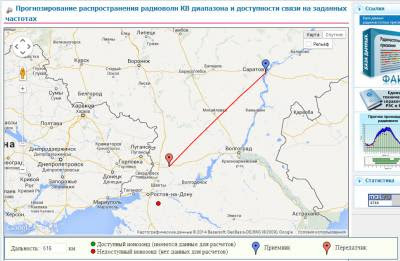

Как говориться сегодня (2 февраля 2014 года) прохождение выдалось не очень. А если судить по информеру то надо признать, что да – прохождение так себе. Ну раз так то в прицепе сегодня можно и не заморачиваться. Решаю сегодня в эфир не выходить, а заполнить и подписать конверты для директ QSL. Только закончил, посмотрел что по электронной почте пришло, а там…
Оказывается мой коллега из Саратова (Владимир UB4CCE) уже несколько раз написал по электронке: он уже в поле, проводит QRP QSO используя трансивер YAESU FT 817ND и вертикальную антенну. Быстренько запускаю (да простят меня радиолюбители ) Skype. Договариваемся провести несколько экспериментов…
Сначала пробую услышать Владимира UB4CCE, напомню что он работает 5 ватами на вертикальную антенну в полевых условиях из машины. К сожалению я не смог принять сигналы, не услышал. Ну бывает. Причин много, и кто их знает какая сейчас (я делаю гипотезу что скорее всего антенна не настроена в резонанс, и только подстроена тюнером и ее КПД очень небольшой, хотя все это лишь гипотеза, Владимир на нее проводит QSO!).
Второй эксперимент: теперь я достаю своего «малыша» - YAESU FT 817ND и подключаю прямо к антенне INV "V” 40 метрового диапазона. У меня антенна настроена в резонанс, так что есть надежда что меня все же будет слышно. И оказалось, что да сигналы принимаются! Первое включение – 0,5 ватт, далее Второе 1 ватт, и наконец третье включение 2 вата. Ниже приедем краткий отчет «мощность» - «RS» - небольшой комментарий…
0,5 Вт 53 все разбираемо но очень тихо
1 Вт 54
2 Вт 54
5 Вт 56 55 TX YAESU FT 857D
10 Вт 56 сто процентов
20 Вт 56
40 Вт 57
50 57..58
100 уровень 58..59
Впечатления у меня были на высоте. Еще бы даже на полватта (а это уже QRPP тем более для SSB) сигнал принимался в Саратове (расстояние примерно 530 км) с уровнем 53. Конечно это слабо, но это же всего полватта. Увеличение мощности до 2 ватт немного повысило уровень сигнала до 54..55. И на максимуме (100 ватт) рапорт всего лишь 58-59. Вот как говориться информация вам, а выводы делайте сами.
